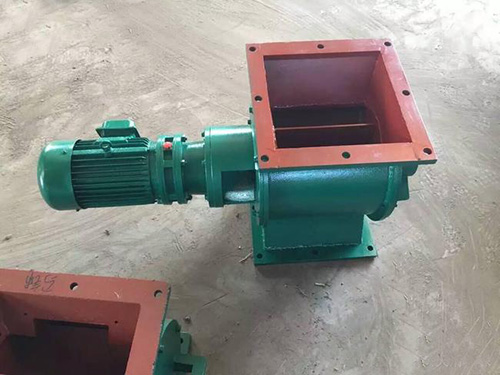

YJD星型卸料装置(A型)特点;结构紧凑,造型美观,使用方便,运转平稳,噪音低,由于轴成,齿轮箱离开壳体一段距离,对于高温,润滑都有较大实际效果为主,本卸料器也可按用户要求设计,制造,安装,调试.一般安装在主油路或减振器背压油路中，在变速器自动升档及降档的瞬间或在锁止离合器锁止及解除锁止动作开始时使油压下降，以减少换档和锁止解锁冲击，使车辆运行加平衡。其作用是控制油路中油压的大小。星型卸料器原则上在含尘气体的露点以上的温度下进行。在星型卸料器中，由于水的蒸发和排放到大气后的冷凝等原因，应尽可能在低温下进行处理。在过滤筒除尘器中，直接或间接地处理含尘气体的温度应降低到滤布耐热温度以下。玻璃纤维滤布的使用温度一般在260℃以下。其它滤布则在80～200℃之间。在布袋式除尘器，使用温度可达400℃。要考虑粉尘的比电阻和除尘器结构热膨胀来选择处理含尘气体的温度。
星型卸料器装置是除尘设备排灰、送风和其它设备给料的主要设备，适用于粉状物料和颗料状物料。为环保、冶金、化工、粮食、食品等工业部门广泛应用。粉尘和壁面的黏附机理与粉尘的比表面积和含湿量关系很大。粉尘粒径d越小，比表面积越大含水量越多，其黏附性也越大。
在星型卸料器中，粉尘因离心力黏附于壁面上，有发生堵塞的危险；而对布袋式除尘器黏附的粉尘容易使过滤袋的孔道堵塞，对电除尘器则易使放电极和集尘极积尘。

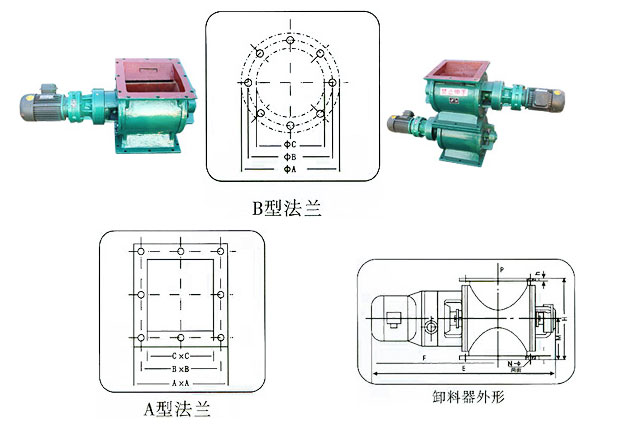

A型外形安装尺寸表 (mm) | B型外形安装尺寸表 (mm) |
型号 | A | B | C | E | F | M | H | h | n-φ | YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 8-9 | YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 8-11 | YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 8-11 | YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 18 | 8-11 | YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 8-13 | YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 8-13 | YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 8-17 | YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 8-17 | YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 8-17 | YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 8-17 | YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 8-17 | YJD30型 | 600 | 520 | 440 | 1190 | 755 | 300 | 600 | 24 | 12-17 |
| 型号 | φA | φB | φC | E | F | M | H | h | n-φ | YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 8-9 | YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 8-11 | YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 8-11 | YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 18 | 8-11 | YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 8-13 | YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 8-13 | YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 8-17 | YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 8-17 | YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 8-17 | YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 8-17 | YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 8-17 |
|
|
型号 数据 名称 | YJD 2 | YJD 4 | YJD 6 | YJD 8 | YJD 10 | YJD 12 | YJD 14 | YJD 16 | YJD 18 | YJD 20 | YJD 26 | YJD 30 | 卸料量 L/r | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 26 | 30 | r/min | Z型 | 33 也可按用户要求订作 | 工作温度℃ | T≤80℃ | 物料 | 粉状，颗粒状 | 电
机 | 型号 | Y801-4 | Y802-4 | Y90S-4 | Y90L-4 | Y100
L1-4 | Y100
L1-4 | KW | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | r/min | 1390 | 1400 | 1430 | 重量 | 53 | 71 | 86 | 101 | 121 | 141 | 161 | 181 | 191 | 221 | 251 |
|
|
